صفحه کلید حرفه ای الکترونیک با پوشش زنانه
جزئیات محصول:
| محل منبع: | دونگ گوان چین |
| نام تجاری: | Taida |
| گواهی: | ISO9001,SGS,ROHS,REACH,UL |
| شماره مدل: | 20241105-05 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 100 PCS |
|---|---|
| قیمت: | communication |
| جزئیات بسته بندی: | ابتدا کیسه های پلی اتیلن و فوم در کارتن و غیره |
| زمان تحویل: | 4-5 روز برای ساخت نمونه؛ 10-13 روز برای کالاهای دسته ای |
| شرایط پرداخت: | Western Union، T/T، Paypal |
| قابلیت ارائه: | 35000 + عدد + ماهانه |
|
اطلاعات تکمیلی |
|||
| مواد: | پلی استر یا پلی کربنات | رنگ: | پنتون، RAL، RGB، CMYK یا نمونه |
|---|---|---|---|
| زمین اتصال: | 1.0 میلی‌متر، 1.25 میلی‌متر، 2.54 میلی‌متر یا 0.5 میلی‌متر | چسب: | چسب 3M یا درخواست های دیگر |
| اندازه: | طراحی دلخواه | چرخه زندگی: | 1 میلیون بار |
| چاپ: | چاپ سیلک | دمای کار: | -20 تا 70 درجه سانتی گراد |
| برجسته کردن: | صفحه کلید حرفه ای غشا,صفحه کلید غشا الکترونیک,صفحه کلید غشای زنانه,Electronics Membrane Keypad,Female Housing Membrane Keypad |
||
توضیحات محصول

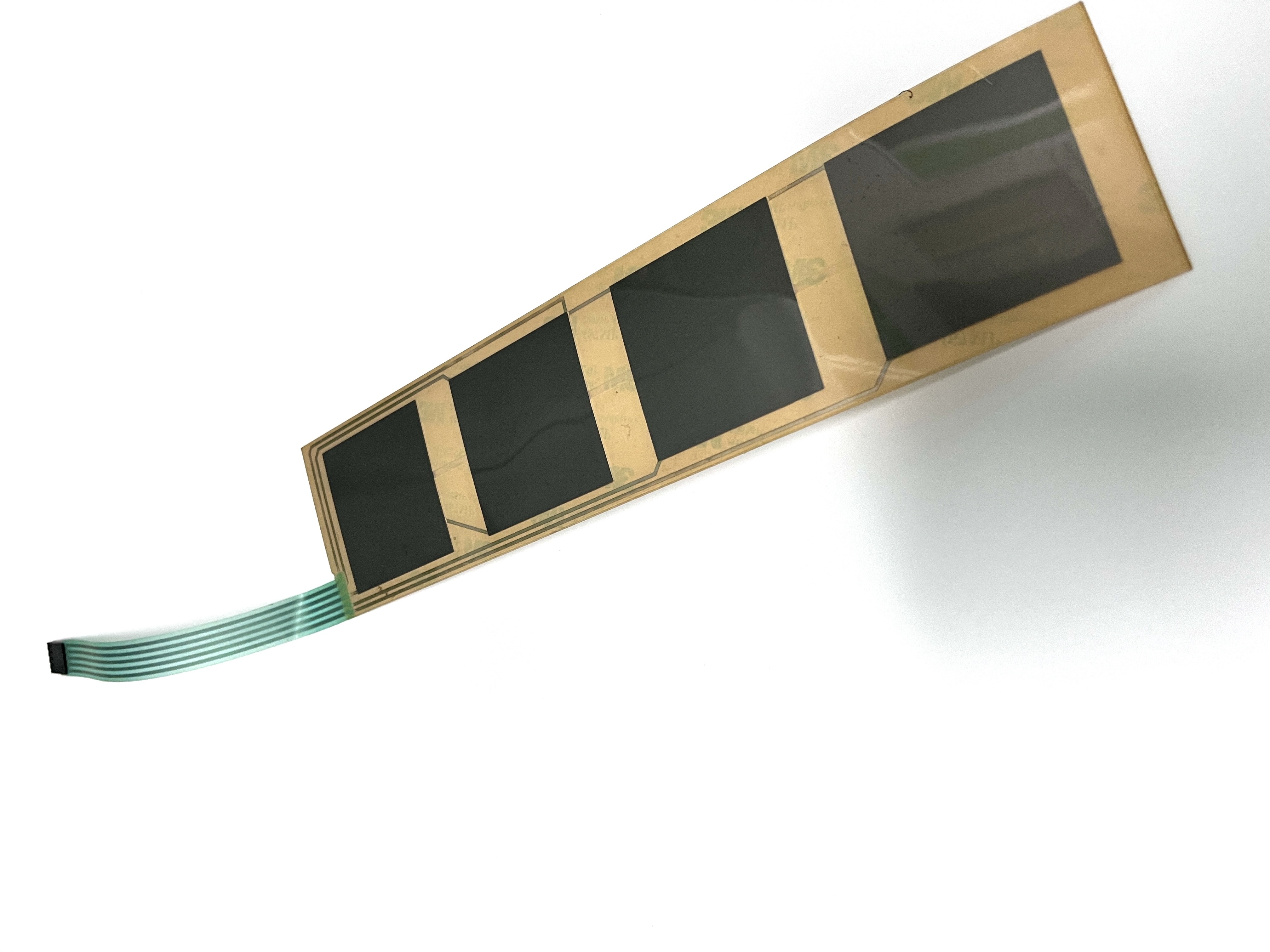

لوازم الکترونیک Diy Membrane Keypad حرفه ای با کابینت زنانه
مراحل ایجاد یک صفحه کلید غشا
-
طرح خود را طراحی کنید:
- در مورد تعداد دکمه ها و ترتیب آنها تصمیم بگیرید. یک طرح رایج یک شبکه 3x4 است.
- یک طرح روی کاغذ یا به صورت دیجیتال ایجاد کنید که برچسب های دکمه را شامل می شود.
-
ایجاد لایه رسانا:
- اگر از نوار مس استفاده می کنید، نوار هایی را که متناسب با طرح شما هستند برش دهید.
- مواد رسانا را در قسمت پایین طرح دکمه ای که طراحی کرده اید قرار دهید.
-
ایجاد لایه عایق:
- یک قطعه از مواد عایق کننده را به اندازه ی لایه ی هدایت کننده ی خود برش دهید.
- سوراخ هاي کوچيکي در لايه عایق بکنيد تا دکمه ها به لايه رسانا دست بزنند
-
تجمع:
- لایه عایق کننده را روی لایه رسانا قرار دهید و اطمینان حاصل کنید که سوراخ ها با دکمه ها هم تراز هستند.
- لایه ها را با نوار چسب یا دو طرفه به هم متصل کنید.
-
سیم کشی:
- از سيم ها براي وصل کردن پد رساناي هر دکمه به ميکروکنترلر استفاده کنيد
- مطمئن شوید که یک شبکه یا ماتریس برای شناسایی آسان دکمه های فشار داده شده را تنظیم کنید.
-
برنامه ریزی میکروکنترلر:
- یک برنامه ساده برای خواندن ورودی از صفحه کلید بنویسید. شما می توانید کتابخانه هایی برای مدیریت ورودی صفحه کلید پیدا کنید، به ویژه برای سیستم عامل هایی مانند Arduino.
- هر دکمه رو امتحان کن تا مطمئن بشي که همونطور که قرار بود کار ميکنه
-
تست و عیب یابی:
- وقتی همه چیز جمع و برنامه ریزی شد، کلیدواژه را برای عملکرد تست کنید. مطمئن شوید که هر دکمه به درستی ثبت شده است.
مشخصات سوئیچ غشا:
| مواد پوشش--- برای پوشش جلویی یا صورت | ||||||||
| پلی استر | پلی کربنات | |||||||
|
1 بسیار انعطاف پذیر برای چاپ |
1 طیف گسترده ای از سطوح و ضخامت |
|||||||
| سنگ شکن---پوشش گرافیکی یا مدار بالا می تواند به منظور وارد کردن گنبد های فلزی فولاد ضد زنگ برای لمس خوب در هنگام فشار ، به جای کلید های مکانیکی و ارائه نشانه های لمسی قرار داده شود. | ||||||||
| نقاشی پایه | رنگ بندی حاشیه | نقاشی بالش | چاپی کم رنگ | |||||
| پنجره یا صفحه LCD---برای توابع نمایش | ||||||||
| رنگ های چاپی پنجره هایی مانند قرمز، سیاه و غیره | پنجره های شفاف | |||||||
| کلید ها | ||||||||
| کلید های لمسی: گنبد های فلزی جادوگر یا گنبد های پلی | کلیدهای غیر لمسی: نقطه نقره ای چاپ شده بر روی مدار | |||||||
| لامپ های LED---LEDهای کوچک، رنگ های LED: سفید، سبز، قرمز، آبی، زرد، نارنجی و دیگران | ||||||||
| EL و سنسورها یا محرک ها---EL می تواند در هر جایی که دوست دارید روشن شود و سنسورها می توانند به عنوان LED استفاده شوند | ||||||||
| کابل ها--- افزايش مدار و ارتباط با دستگاه شما است | ||||||||
| کابل نقره ای رسانا برای چاپ صفحه | کابل های فلز شده مس /پولیامید یا FPC | کابل PCB | ||||||
| انواع کانکتور---1 نيرو وارد کردن صفر ((ZIF) با 0.5MM،1.0MM1.25mm pitch ؛2 اتصال زنانه با 2.54MM pitch؛ 3 اتصال مردانه | ||||||||
| محافظ--- برای عملکرد محافظت | ||||||||
| مهر و موم گاسکت / ضد آب: محافظت از هادی ها در برابر رطوبت و اسپری | EMI/RFI/ESD Shielding: استفاده از یک محافظ ورق آلومینیوم / شفاف ITO پلی استر رسانای الکتریکی برای محافظت | |||||||
| چسب پشتی--- بیشتر از برند چسب دو طرفه 3M از ایالات متحده استفاده می کنند. | ||||||||
| صفحه پشت--- استفاده در آلومینیوم ، پلی کربنات ، آکریلیک یا PMMA | ||||||||
| رنگ مشابه--- PMS یا RAL بهتره ، CMYK یا RGB هم میشه اگه بتونید PMS یا RAL را تامین کنید | ||||||||
| تحملات استاندارد:+/- 0.2MM | ||||||||
شاخص عملکرد سوئیچ غشا:
|
خدمات ما:
پاسخ به درخواست شما در عرض 24 ساعت کاری
2 طراحی سفارشی در دسترس است ، OEM و ODM خوش آمدید
3 کارکنان با تجربه به تمام سوالات شما به زبان انگلیسی حرفه ای و روان پاسخ می دهند
4 راه حل منحصر به فرد و منحصر به فرد می تواند به مشتریان ما توسط مهندسان و کارکنان به خوبی آموزش دیده و حرفه ای ما ارائه شود
5 خدمات خوب، کیفیت بالا، تست تمام کالاها و زمان تحویل کوتاه
6 ما می توانیم هر شکل، اندازه، رنگ، تکنولوژی مانند دکمه، نصب LED، سنسور نصب، و غیره بر اساس درخواست خود را
7 قبل از عرضه انبوه، ما نمونه را برای تایید شما ارائه می دهیم، قبل از اثبات، ما نقاشی را برای تایید شما طراحی می کنیم،هر دو آنها به منظور کاهش هزینه در کالاهای توده ای برای شما
عکس های بیشتر نشان می دهد:
