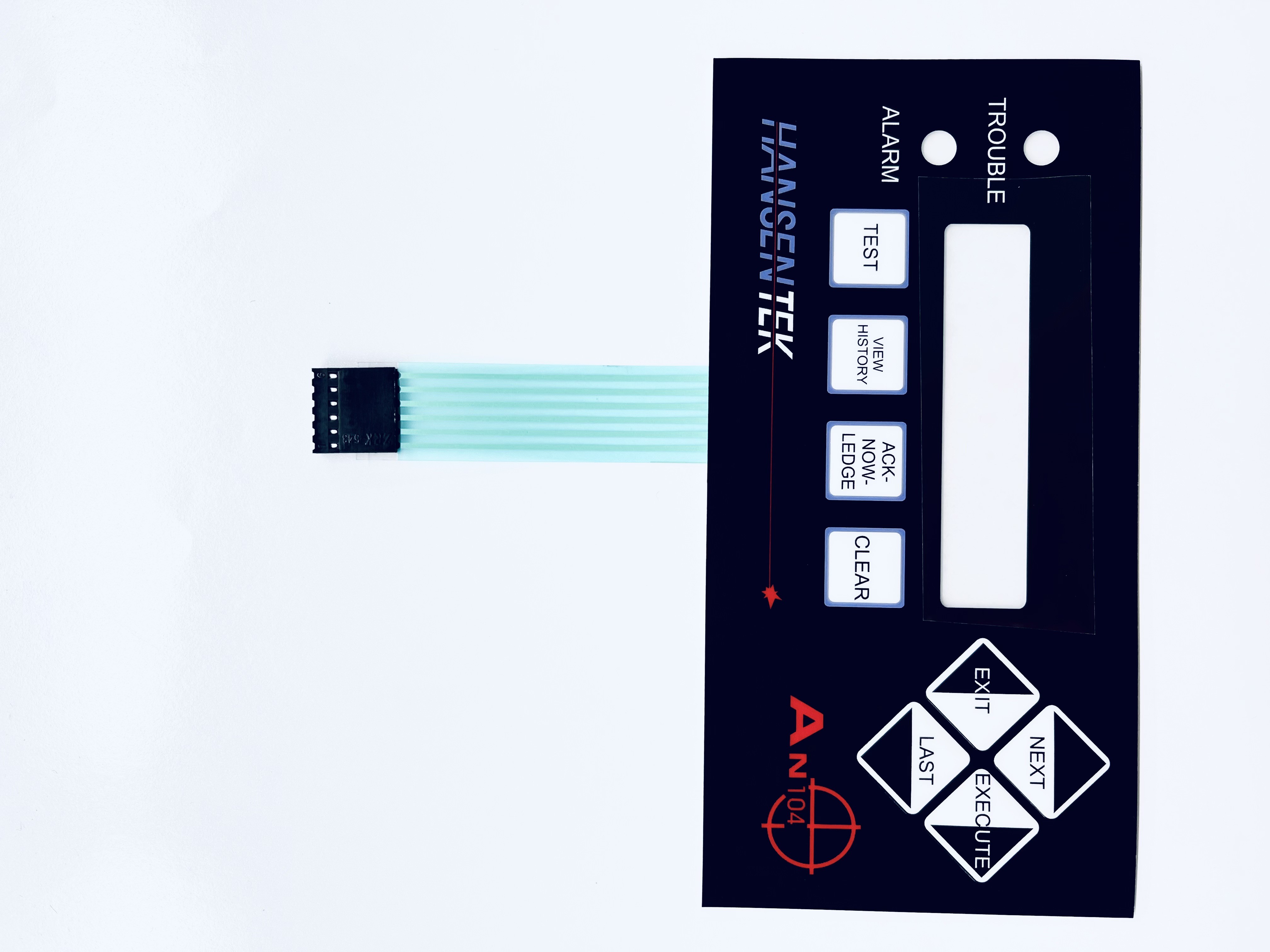

دکمه های لمسی رسید پانل سوئیچ غشا با کانکتور زنانه نیکوماتیک

توضیحات محصول


دکمه های لمسی رسید تامین کنندگان صفحه کلید غشا با اتصال زنانه نیکوماتیک

یک سوئیچ غشا LED CNC (کنترل عددی کامپیوتر) یک نوع تخصصی از رابط کاربری است که ترکیبی از یک انعطاف پذیر،غشای ضد آب با روشنایی LED (دیود تولید کننده نور) و قطعات ماشینکاری CNC. این طراحی اجازه می دهد تا برای سفارشی، پانل های کنترل روشن و صفحه کلید. در اینجا جزئیات کلیدی در مورد سوئیچ های غشا LED CNC:

ساخت و طراحی

ساخت چند لایه ای، معمولا شامل:
پوشش گرافیکی بالا - ارائه برچسب گذاری، آیکون ها و زیبایی شناسی بصری
غشا انعطاف پذیر - به عنوان یک مانع ضد آب و مقاوم در برابر آلاینده ها عمل می کند
عناصر سوئیچ رسانا - مدارهای چاپی که فشار دکمه را تشخیص می دهند
لایه های روشنایی LED - شامل LED برای روشنایی پس زمینه و شاخص های دکمه
قطعات ماشینکاری CNC - ارائه یک محفظه سفارشی و دقیق طراحی شده و طرح دکمه
غشای شامل مناطق گنبد شکل یا برجسته است که مربوط به هر دکمه، ارائه بازخورد لمسی زمانی که فشار داده می شود
قطعات ماشینکاری CNC، مانند سوراخ های دکمه و خانه، با توجه به نیازهای طراحی و طرح بندی خاص برنامه طراحی شده اند
لایه های روشنایی LED اجازه می دهد تا نور پس زمینه قابل تنظیم، شاخص های دکمه و بازخورد بصری


عملکرد و عملکرد

قابلیت ورودی و کنترل قابل اعتماد و مقاوم در برابر آب را فراهم می کند
دکمه های لمسی غشا کنترل پاسخگو و بصری را فراهم می کند
روشنایی LED یکپارچه باعث افزایش دید و بهبود تجربه کلی کاربر می شود
طراحی شده برای مقاومت در برابر استفاده مکرر، دستکاری و عوامل محیطی مانند رطوبت و آلاینده ها
ارائه عملکرد طولانی مدت و پایدار برای حفظ عملکرد در طول طول عمر محصول


مشخصات:

1) مواد (برای پوشش جلویی یا صورت)

پلی استر:

1.به شدت متنوع برای تثبیت

2.به شدت در برابر مواد شیمیایی مقاوم

3دوام بهتر

4برای استفاده داخلی و خارجی، مقاومت UV

پلی کربنات:

1سطح متفاوت ((بخش درخشنده، مت) و ضخامت ((از 0.12mm ~ 2mm)

2. از نظر هزینه موثر

3برای استفاده داخلی و خارجی

2)سنگ شکن

گچ کردن حاشیه/گچ کردن بالش/گچ کردن حفره

پوشش های گرافیکی را می توان برای قرار دادن گنبد ها / LED ، فضای کافی برای کلید های مکانیکی / LED قرار داد و نشانه های لمسی و احساس لمسی بهتر را فراهم کرد.

3)پنجره ((برای عملکرد نمایش)

1.چاپ پنجره های رنگ های مختلف، به عنوان پنجره شفاف خاکستری/قرمز/سبز برای نمایش

2پنجره شفاف برای صفحه نمایش LCD

2. پنجره ی مت / نیمه شفاف برای LED

4)کلیدها/دکمه ها

کلید های لمسی--- با گنبد فلزی یا گنبد پلی

بدون لمس - نقطه های نقره ای با کلید صاف

5) LED های جاسازی شده

چراغ های کوچک و درخشان فقط حدود 0.02 ̊ در ارتفاع قابل استفاده در چندین رنگ پر جنب و جوش.

رنگ های LED: سفید، زرد، نارنجی، سبز، قرمز یا دو رنگ LED.

6) کابل

این یک امتداد از مدار چاپی است و برای ارتباط با دستگاه شما استفاده می شود.

7)نوع کانکتور

1. وصل کننده نیروی ورودی صفر (ZIF) ؛ 2. وصل کننده زنانه؛ 3. وصل کننده مردانه

8) EMI / RFI / ESD Shielding

استفاده از یک محافظ ورق آلومینیوم / یک پلی استر رسانای الکتریکی شفاف ITO

۹) چسب

بیشتر از چسب دو طرفه 3M استفاده می شود

10) پشت صفحه-

در آلومینیوم، پلی کربنات، آکریلیک، PCB

شاخص محصول:

ولتاژ کار: 35V DC

جریان کار: 100mA 1W

مقاومت تماس: < 100 اوم

مقاومت مدار باز: ≥ 10MΩ در 100V

دمای کار: فلز/گنبد فلزی:-20°C تا +80°C

دمای ذخیره سازی: سطح / گنبد فلزی: -40°C تا +80°C

امید به زندگی نوع مسطح ≥5000،000 برابر نوع لمسی≥1،000هزار بار

ضربه سوئیچ: 0.1 تا 0.6mm

تماس با بازتاب: 5 تا 30ms

تحمل نیروی اجرا: +/- 20 تا 45g

نسبت لمس: FC > 40%

رطوبت کاری: تا 95٪ RH

اتصال زنانه، مردانه، پین های جوش و اتصال مهر گرمایی در دسترس است




عکس هاي بيشتري نشان ميده:



کاربرد:


سوئیچ های غشا در طیف گسترده ای از کاربردهای مختلف در صنایع مختلف استفاده می شود. در اینجا برخی از کاربردهای رایج که از فناوری سوئیچ غشا استفاده می کنند:

الکترونیک مصرفی:
کنترل از راه دور تلویزیون، صوتی و سیستم های سرگرمی خانگی
لوازم خانگی مانند مایکروویو، اجاق و ماشین لباسشویی
پنل های کنترل ترموستات و HVAC
کنترل کننده های بازی و لوازم جانبی دستگاه های تلفن همراه
تجهیزات صنعتی و تجاری:
پنل های کنترل برای ماشین آلات صنعتی، سیستم های اتوماسیون و تجهیزات کارخانه
تجهیزات پزشکی و تجهیزات تشخیصی
ابزار و دستگاه های اندازه گیری
تجهیزات بیرونی و دریایی (به عنوان مثال، سیستم های ناوبری دریایی، ابزارهای الکتریکی بیرونی)
