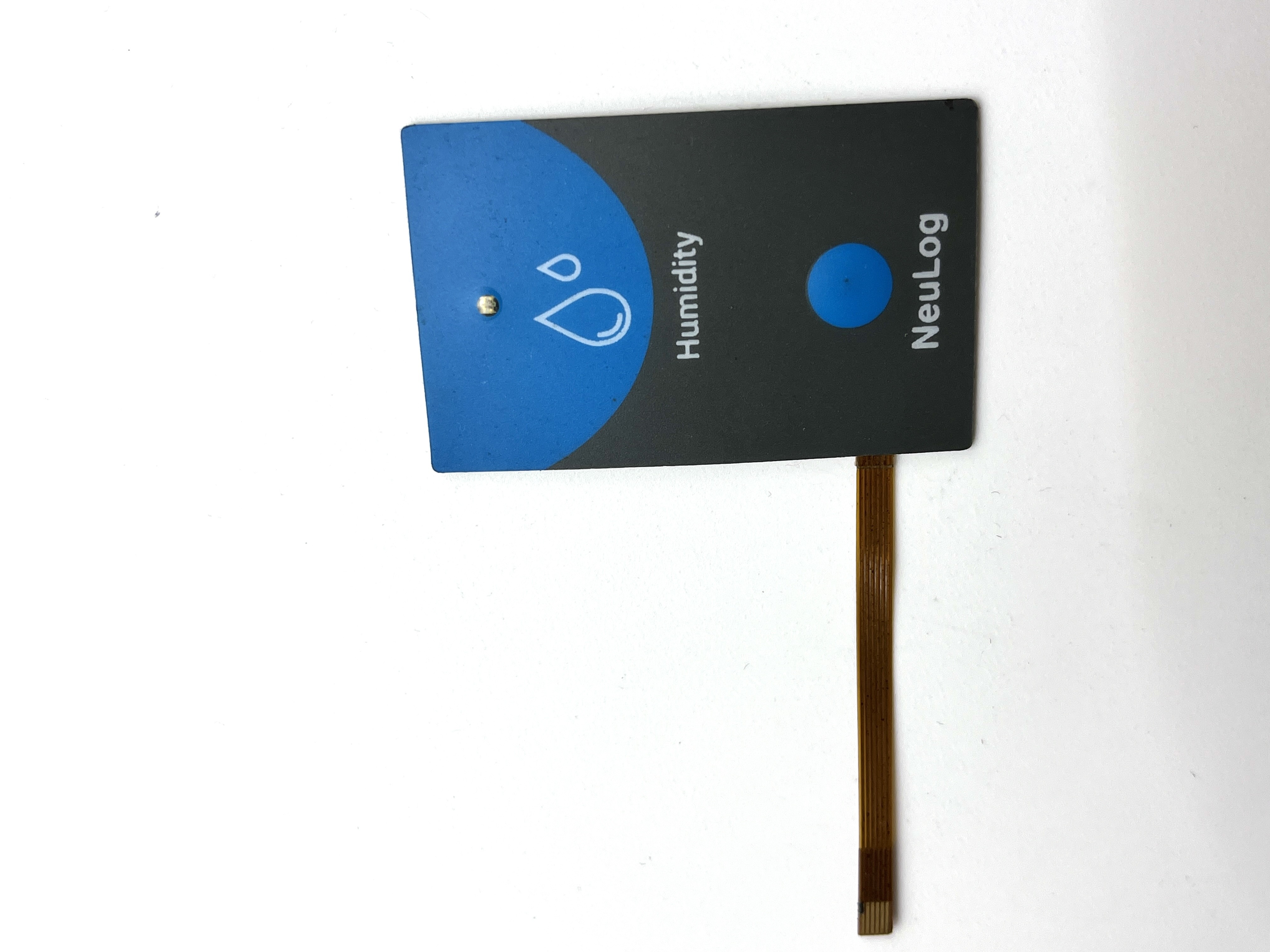

دکمه های لمسی با غشای لمسی با کانکتور زنانه نیکوماتیک

 دکمه های لمسی با غشای لمسی با کانکتور زنانه نیکوماتیک

معایب

• مسائل حساسیت: ممکن است در شرایط خاصی مانند دماهای شدید کمتر واکنش نشان دهد.
• بازخورد محدود: آنها معمولاً هیچ بازخوردی لمسی ارائه نمی دهند، که ممکن است برای کاربران در مقایسه با دکمه های مکانیکی کمتر رضایت بخش باشد.

درخواست ها

• تجهیزات صنعتی: به دلیل دوام آنها در ماشین آلات و پانل های کنترل رایج است.
• دستگاه های پزشکی: در تجهیزات مورد استفاده قرار می گیرد که بهداشت و تمیز کردن آسان ضروری است.
• الکترونیک مصرفی: در کنترل های دوری، لوازم خانگی و تلفن های هوشمند استفاده می شود.
• ماشین آلات: در داشبوردها و پانل های کنترل برای عملکردهای خودرو یافت می شود.

مزایا

• طراحی مهر و موم: بسیاری از طرح ها ضد آب و ضد گرد و غبار هستند، که طول عمر آنها را افزایش می دهد.
• مقرون به صرفه: به طور کلی تولید آن ارزان تر از سایر انواع پنل های لمسی است.
• استفاده آسان: رابط کاربری ساده که می تواند برای عملکرد بدیهی طراحی شود.


مشخصات:

1) مواد (برای پوشش جلویی یا صورت)

پلی استر:

1.به شدت متنوع برای تثبیت

2.به شدت در برابر مواد شیمیایی مقاوم

3دوام بهتر

4برای استفاده داخلی و خارجی، مقاومت UV

پلی کربنات:

1سطح متفاوت ((بخش درخشنده، مت) و ضخامت ((از 0.12mm ~ 2mm)

2. از نظر هزینه موثر

3برای استفاده داخلی و خارجی

2)سنگ شکن

گچ کردن حاشیه/گچ کردن بالش/گچ کردن حفره

پوشش های گرافیکی را می توان برای قرار دادن گنبد ها / LED ، فضای کافی برای کلید های مکانیکی / LED قرار داد و نشانه های لمسی و احساس لمسی بهتر را فراهم کرد.

3)پنجره ((برای عملکرد نمایش)

1.چاپ پنجره های رنگ های مختلف، به عنوان پنجره شفاف خاکستری/قرمز/سبز برای نمایش

2پنجره شفاف برای صفحه نمایش LCD

2. پنجره ی مت / نیمه شفاف برای LED

4)کلیدها/دکمه ها

کلید های لمسی--- با گنبد فلزی یا گنبد پلی

بدون لمس - نقطه های نقره ای با کلید صاف

5) LED های جاسازی شده

چراغ های کوچک و درخشان فقط حدود 0.02 ̊ در ارتفاع قابل استفاده در چندین رنگ پر جنب و جوش.

رنگ های LED: سفید، زرد، نارنجی، سبز، قرمز یا دو رنگ LED.

6) کابل

این یک امتداد از مدار چاپی است و برای ارتباط با دستگاه شما استفاده می شود.

7)نوع کانکتور

1. وصل کننده نیروی ورودی صفر (ZIF) ؛ 2. وصل کننده زنانه؛ 3. وصل کننده مردانه

8) EMI / RFI / ESD Shielding

استفاده از یک محافظ ورق آلومینیوم / یک پلی استر رسانای الکتریکی شفاف ITO

۹) چسب

بیشتر از چسب دو طرفه 3M استفاده می شود

10) پشت صفحه-

در آلومینیوم، پلی کربنات، آکریلیک، PCB

شاخص محصول:

دمای ذخیره سازی: سطح / گنبد فلزی: -40 °C تا +80 °C

امید به زندگی نوع مسطح ≥5000،000 برابر نوع لمسی≥1،000هزار بار

ضربه سوئیچ: 0.1 تا 0.6mm

تماس با بازتاب: 5 تا 30ms

ولتاژ کار: 35V DC

جریان کار: 100mA 1W

مقاومت تماس: < 100 اوم

مقاومت مدار باز: ≥ 10MΩ در 100V

دمای کار: فلز/گنبد فلزی:-20°C تا +80°C

رطوبت کاری: تا 95٪ RH

اتصال زنانه، مردانه، پین های جوش و اتصال مهر گرمایی در دسترس است

تحمل نیروی اجرا: +/- 20 تا 45g

نسبت لمس: FC > 40%




عکس هاي بيشتري نشان ميده:


کاربرد:


سوئیچ های غشا در طیف گسترده ای از کاربردهای مختلف در صنایع مختلف استفاده می شوند. در اینجا برخی از کاربردهای رایج که از فناوری سوئیچ غشا استفاده می کنند:

الکترونیک مصرفی:
کنترل از راه دور تلویزیون، صوتی و سیستم های سرگرمی خانگی
لوازم خانگی مانند مایکروویو، اجاق و ماشین لباسشویی
پنل های کنترل ترموستات و HVAC
کنترل کننده های بازی و لوازم جانبی دستگاه های تلفن همراه
تجهیزات صنعتی و تجاری:
پنل های کنترل برای ماشین آلات صنعتی، سیستم های اتوماسیون و تجهیزات کارخانه
تجهیزات پزشکی و تجهیزات تشخیصی
ابزار و دستگاه های اندازه گیری
تجهیزات بیرونی و دریایی (به عنوان مثال، سیستم های ناوبری دریایی، ابزارهای الکتریکی بیرونی)


در مورد شرکت شنتزن تایدا

تايدا يه سازنده حرفه اي است که در طراحي و توليد سوئيچ هاي غشا تخصص دارهپوشش گرافیکی و برچسب های چسبنده با با بیش از 15 سال تجربه در شنژن چین که به طور گسترده ای در صنعت استفاده می شودما بیش از 500 مشتری مختلف داریم و بیشتر مشتریان ما از ایالات متحده، اتحادیه اروپا، انگلستان، خاورمیانه و سایر کشورهای مشهور جهان می آیند.تایدا می تواند انواع مختلفی از سوئیچ های غشا را بر اساس درخواست هر مشتری تامین کند..

قدرت کارخانه:

مساحت کارخانه: بیش از 2000 متر مربع
کارمند:> 70

QC/QA
20 درصد کارکنان کارکنان QC/QA هستند، کیفیت تضمین شده

بخش ارسال
توانایی انتقال قدرت برای اطمینان از دقت و سرعت حمل و نقل

تحقیق و توسعه
بهبود مستمر کیفیت، پشتیبانی فنی حرفه ای و آخرین طراحی
از بخش تحقیق و توسعه ما برای تقاضا یا نمونه های مشتریان

تولیدات
بهره وری قوی و فرآیند تولید یکپارچه برای اطمینان از سریع ترین زمان تحویل.
