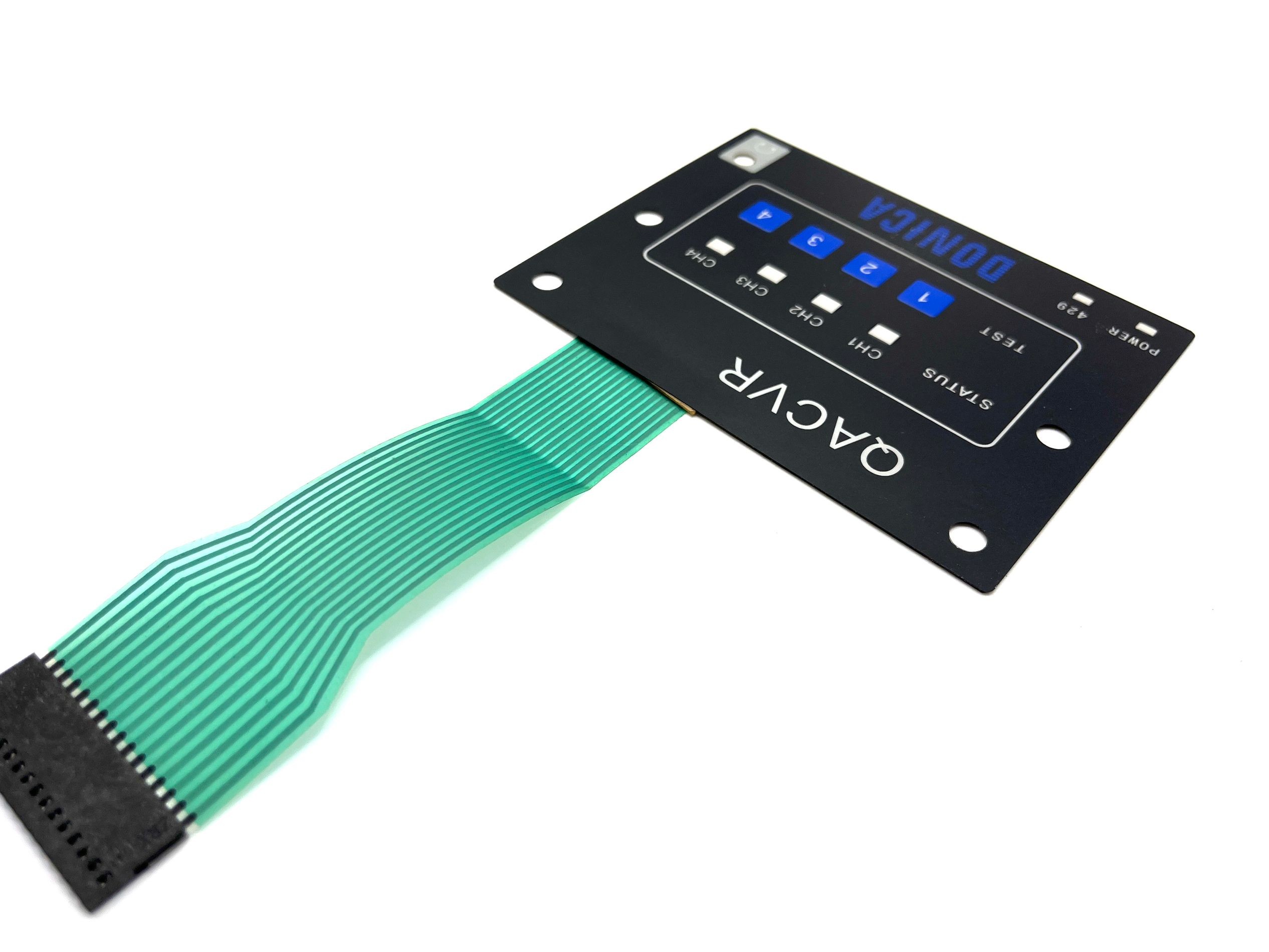

طراحی سوئیچ غشا برای دستگاه مخابراتی وای فای

طراحی سوئیچ غشا برای دستگاه مخابراتی وای فای

انواع سوئیچ های غشا

1. سوئیچ های غشا غیر لمسی:

   • اقتصادی و قابل اعتماد اما بازخورد مستقیم به کاربر را ارائه نمی دهند.
   • اشکال و اندازه های سفارشی را می توان به راحتی ایجاد کرد.

2. سوئیچ های غشا لمس:

   • یک بازخورد سریع قابل توجه را از طریق فولاد فولادی یا کوب های پلی استر هدایت می کند.
   • بازخورد می تواند بصری، صوتی یا لمسی باشد و تعامل کاربر را افزایش می دهد.

3. پنل های مخلوط:

   • ترکیب سوئیچ های لمسی و غیر لمسی برای انعطاف پذیری در طراحی.

4. سوئیچ های غشا پشتوانه PCB:

   • شامل یک صفحه مدار چاپی برای پشتیبانی ساختاری و اجزای اضافی است.

اجزای کلیدی

• پوشش گرافیکی: رابط بصری که کاربران با آن تعامل دارند، که می تواند در رنگ و بافت سفارشی شود.
• لایه های مدار: به طور معمول شامل یک لایه مدار بالا، نگهدارنده گنبد، فاصله گنبد، مدار پایین و چسب عقب است.
• نمایش ویندوز: می تواند برای بازخورد بصری ادغام شود، با گزینه های شفافیت و رنگ.

انتخاب مواد

• پلی کربنات: به طور معمول به دلیل آسان چاپ و مقرون به صرفه استفاده می شود، اما کمتر از پلی استر است.
• پلی استر: ارائه دوام برتر و مقاومت شیمیایی، مناسب برای کاربردهای بالا استفاده می شود.

ملاحظات طراحی

• پیکربندی مدار: می تواند به عنوان یک برنامه اتوبوس یا ماتریس مشترک طراحی شود، که بر قابلیت اطمینان سوئیچ و آسان سازی آن تأثیر می گذارد.
• تهویه: برای اجازه دادن به جابجایی هوا در هنگام فشار دادن سوئیچ و اطمینان از طراحی مهر و موم.
• محافظ: گزینه های ESD، EMI و RFI می تواند بسته به الزامات برنامه در نظر گرفته شود.

فرآیند تولید

• فرآیند طراحی ممکن است شامل ایجاد نقاشی های سفارشی، انتخاب مواد مناسب و تعیین بهترین روش های چاپ (طبق صفحه نمایش، چاپ دیجیتال،یا ترکیبی از آنها) برای دستیابی به عملکرد و زیبایی مطلوب.


مشخصات:

1) مواد (برای پوشش جلویی یا صورت)

پلی استر:

1.به شدت متنوع برای تثبیت

2.به شدت در برابر مواد شیمیایی مقاوم

3دوام بهتر

4برای استفاده داخلی و خارجی، مقاومت UV

پلی کربنات:

1سطح متفاوت ((بخش درخشنده، مت) و ضخامت ((از 0.12mm ~ 2mm)

2. از نظر هزینه موثر

3برای استفاده داخلی و خارجی

2)سنگ شکن

گچ کردن حاشیه/گچ کردن بالش/گچ کردن حفره

پوشش های گرافیکی را می توان برای قرار دادن گنبد ها / LED ، فضای کافی برای کلید های مکانیکی / LED قرار داد و نشانه های لمسی و احساس لمسی بهتر را فراهم کرد.

3)پنجره ((برای عملکرد نمایش)

1.چاپ پنجره های رنگ های مختلف، به عنوان پنجره شفاف خاکستری/قرمز/سبز برای نمایش

2پنجره شفاف برای صفحه نمایش LCD

2. پنجره ی مت / نیمه شفاف برای LED

4)کلیدها/دکمه ها

کلید های لمسی--- با گنبد فلزی یا گنبد پلی

بدون لمس - نقطه های نقره ای با کلید صاف

5) LED های جاسازی شده

چراغ های کوچک و درخشان فقط حدود 0.02 ̊ در ارتفاع قابل استفاده در چندین رنگ پر جنب و جوش.

رنگ های LED: سفید، زرد، نارنجی، سبز، قرمز یا دو رنگ LED.

6) کابل

این یک امتداد از مدار چاپی است و برای ارتباط با دستگاه شما استفاده می شود.

7)نوع کانکتور

1. وصل کننده نیروی ورودی صفر (ZIF) ؛ 2. وصل کننده زنانه؛ 3. وصل کننده مردانه

8) EMI / RFI / ESD Shielding

استفاده از یک محافظ ورق آلومینیوم / یک پلی استر رسانای الکتریکی شفاف ITO

۹) چسب

بیشتر از چسب دو طرفه 3M استفاده می شود

10) پشت صفحه-

در آلومینیوم، پلی کربنات، آکریلیک، PCB

شاخص محصول:

ولتاژ کار: 35V DC

جریان کار: 100mA 1W

مقاومت تماس: < 100 اوم

مقاومت مدار باز: ≥ 10MΩ در 100V

دمای کار: فلز/گنبد فلزی:-20°C تا +80°C

دمای ذخیره سازی: سطح / گنبد فلزی: -40°C تا +80°C

امید به زندگی نوع مسطح ≥5000،000 برابر نوع لمسی≥1،000هزار بار

ضربه سوئیچ: 0.1 تا 0.6mm

تماس با بازتاب: 5 تا 30ms

تحمل نیروی اجرا: +/- 20 تا 45g

نسبت لمس: FC > 40%

رطوبت کاری: تا 95٪ RH

اتصال زنانه، مردانه، پین های جوش و اتصال مهر گرمایی در دسترس است
